Защита акустических систем АС. Конструктор. Клеммник черный.
Торги завершены. Лот не продан.
16 сен 2016 06:22
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие

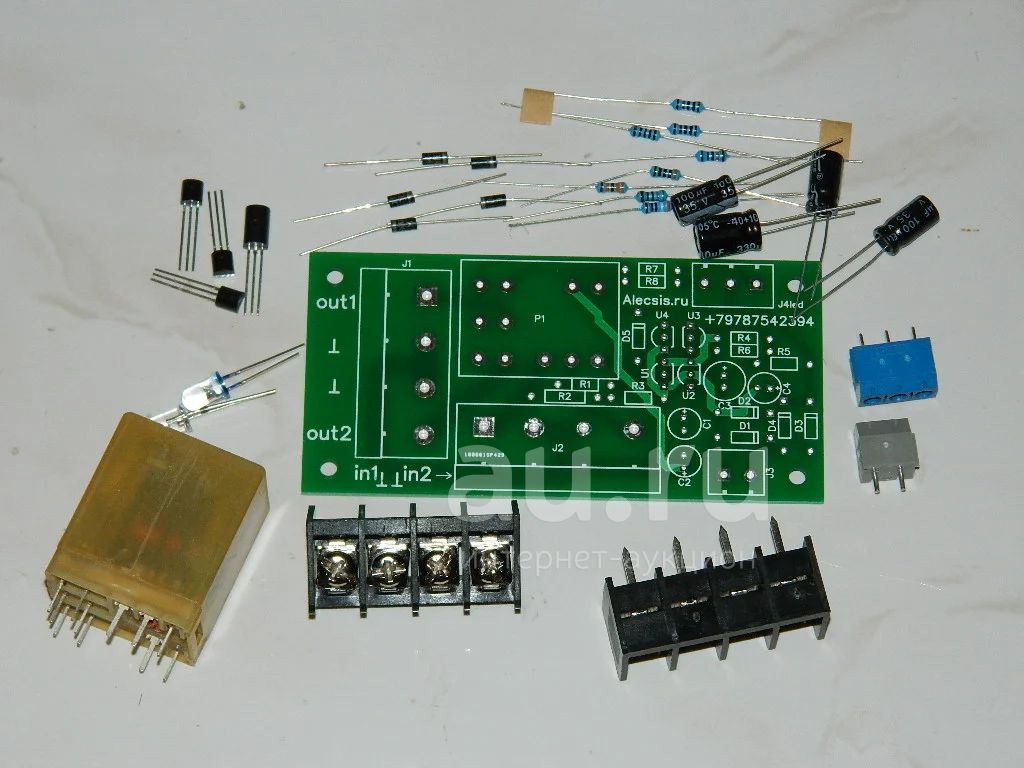

Защита акустических систем АС. Конструктор. Клеммник черный.
Цена
490 руб.
Цена
490 руб.
Торги завершены(16 сен 2016 06:22)
Описание
Блок защиты акустических систем.
Блок предназначен для защиты акустических систем от переходных процессов при включении усилителя и постоянного напряжения на выходе усилителя. Блок обеспечивает при включении задержку подключения акустики примерно 5 секунд. Это защищает акустику от переходных процессов в усилителе при включении. Если кратковременно пропадет питание усилителя, то задержка будет около 2 секунд. При появлении на выходе усилителя постоянного напряжения более 2 вольт, это происходит при неисправностях в усилителе, произойдет отключение акустики. Если сразу на выходе усилителя есть постоянное напряжение, то подключение акустики не происходит.
В блоке предусмотрена индикация состояния защиты. В качестве индикации в комплекте могут быть — два светодиода (красный, зеленый) или двухцветный светодиод.
Блок может использоваться с любыми усилителями, питание которых не превышает +-90 вольт. Питание блока нужно осуществлять от отдельной обмотки трансформатора. В любом усилителе защита обеспечит задержку подключения акустики. Но в усилителях с конденсатором на выходе или искусственной средней точкой двухполярного питания, когда средняя точка получается за счет конденсаторов, а не приходит от трансформатора, где в принципе не возможно появление постоянного напряжения на нагрузке, будет работать только задержка подключения акустики, защита работать не будет, при этих вариантах она и не нужна. Рекомендуется при этом не устанавливать R1, R2.
Можно использовать одну плату для защиты двух каналов, но при аварии в одном из каналов, другой будет отключен. Если нужна раздельная защита, то нужно использовать две платы. Для мостовых схем, без конденсаторов на выходе усилителей, можно использовать одну плату для одного канала, общий провод (клеммы 2 или 3 входного разъема) при этом нужно соединить со средней точкой питания. Но лучше использовать отдельные платы.
Напряжение питания: переменное 18-20 В
Максимальный потребляемый ток 70мА
Напряжение (постоянное) срабатывания защиты не более 2 В
Размеры (д.ш.в.) : 10 x 5 х 3.9 см.
Отверстия для крепления под М3.
В моих лотах есть конструктор и собранные платы.
В комплекте схема и перечень номиналов элементов.
Блок предназначен для защиты акустических систем от переходных процессов при включении усилителя и постоянного напряжения на выходе усилителя. Блок обеспечивает при включении задержку подключения акустики примерно 5 секунд. Это защищает акустику от переходных процессов в усилителе при включении. Если кратковременно пропадет питание усилителя, то задержка будет около 2 секунд. При появлении на выходе усилителя постоянного напряжения более 2 вольт, это происходит при неисправностях в усилителе, произойдет отключение акустики. Если сразу на выходе усилителя есть постоянное напряжение, то подключение акустики не происходит.
В блоке предусмотрена индикация состояния защиты. В качестве индикации в комплекте могут быть — два светодиода (красный, зеленый) или двухцветный светодиод.
Блок может использоваться с любыми усилителями, питание которых не превышает +-90 вольт. Питание блока нужно осуществлять от отдельной обмотки трансформатора. В любом усилителе защита обеспечит задержку подключения акустики. Но в усилителях с конденсатором на выходе или искусственной средней точкой двухполярного питания, когда средняя точка получается за счет конденсаторов, а не приходит от трансформатора, где в принципе не возможно появление постоянного напряжения на нагрузке, будет работать только задержка подключения акустики, защита работать не будет, при этих вариантах она и не нужна. Рекомендуется при этом не устанавливать R1, R2.
Можно использовать одну плату для защиты двух каналов, но при аварии в одном из каналов, другой будет отключен. Если нужна раздельная защита, то нужно использовать две платы. Для мостовых схем, без конденсаторов на выходе усилителей, можно использовать одну плату для одного канала, общий провод (клеммы 2 или 3 входного разъема) при этом нужно соединить со средней точкой питания. Но лучше использовать отдельные платы.
Напряжение питания: переменное 18-20 В
Максимальный потребляемый ток 70мА
Напряжение (постоянное) срабатывания защиты не более 2 В
Размеры (д.ш.в.) : 10 x 5 х 3.9 см.
Отверстия для крепления под М3.
В моих лотах есть конструктор и собранные платы.
В комплекте схема и перечень номиналов элементов.
